Z410 视觉版教程¶
为什么要使用双目相机？
我们在室外飞行的时候，无人机定位是依靠 GPS全球定位系统。 无人机需要接收来自GPS卫星的电子三角测量信号，同时山脉和建筑物的反射会造成多径干扰。 所以在高大建筑周边，建筑物室内和隧道等地方就没有 GPS 信号，我们就需要使用其他方法进行定位导航。
Hint
GPS 导航现已十分普及，但 GPS 的精度目前限制在大约 10 米。另外，更新速率比较慢，大约是10Hz，并且只能支持户外，
视觉版机型在单目版基础上增加了intel T265 双目相机，可以通过v- slam(视觉惯性测距即时定位与地图构建)技术，让无人机进行室内定位导航。
Hint
英特尔实感追踪摄像头T265 是一个完整的嵌入式 SLAM解决方案。
英特尔实感追踪摄像头T265 它根据VIO（视觉惯性里程计）并利用最新的算法来输出 6自由度追踪。 通过对 6自由度姿态数据（位置和方向）的处理，发送给无人机定位。 双目定位后，如果室内空间足够，就可以进行悬停飞行，一键返航，航点飞行等。 从而为以后室内测试更复杂的避障，导航规划等项目奠定基础。
1. 一些常用的 T265 命令¶
在安装有 ubuntu 系统的 PC 端，输入以下命令来实时查看 T265 视频： 演示 视频 ：
https://github.com/IntelRealSense/librealsense/tree/master/tools/realsense-viewer
rs-capture：将深度和 RGB 数据流式传输和渲染到屏幕
https://dev.intelrealsense.com/docs/rs-capture
rs-pose: 应用程序将打开一个窗口，在该窗口中打印设备位置相对于初始位置的当前x、y、z 值。
https://dev.intelrealsense.com/docs/rs-pose
rs-pose-predict:应用程序应打开一个窗口，在该窗口中打印设备位置相对于其初始位置的预测x、y、z 值。
https://dev.intelrealsense.com/docs/rs-pose-predict
rs-enumerate-devices：
Hint
T265在出厂前就对相机进行了标定，每个相机内部都带有相机的内参和外参。
在终端中输入此命令，即可读取到T265 的配置信息 rs-enumerate-devices-c：如果需要读取到相机内参和外参，以及IMU 的参数则可以使用此命令（添加-c 参数）
2. 启用 T265 定位的飞控参数设置¶
Attention
注意：默认情况下，无人机发货前设置 pixhawk 飞控使用 GPS在室外定位导航。如果要使用 T265双目相机进行室内定位，飞控参数需要进行如下设置： 把飞控连接地面站，点击配置/调试 菜单—全部参数列表:
Tip
以下是飞控默认数据，要使用 GPS 定位改回来就可以了
Tip
本机搭载 Intel T265 双目相机，在室内没有 GPS 信号的情况下，代替 GPS导航定位。双目定位后，如果室内空间足够，就可以进行悬停飞行，一键返航，失控返航，航点飞行。从而为以后室内测试更复杂的避障，导航规划等项目奠定基础。
3. 使用 T265 定位导航的 2 种方法¶
3.1使用 pyrealsense2 启动双目相机¶

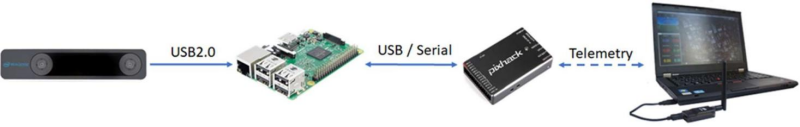

使用 pyrealsense2 定位原理：将从 Realsense T265 获得的 6 自由度姿态数据（位置和方向）和置信度数据交由 python 脚本处理(该脚本位于vision_to_mavros/scripts/t265_to_mavlink.py)，处理后的结果通过 MAVLink 发送到ArduPilot 无人机，从而实现定位。 该脚本将执行以下任务：
使用 pyrealsense2 的相关 API 获取 6 自由度姿势数据并跟踪置信度数据，
pyrealesense2 是librealsense 的Python 包装器；
执行必要的矩阵变换，以匹配 Realsense T265 和 NED
的框架以及其他处理步骤；
将姿态数据打包到 MAVLink 消息VISION_POSITION_ESTIMATE中，
并将置信度数据打包到虚拟消息中，然后将它们以预定频率发送到ArduPilot，以免输入数据淹没飞控；
自动设置 EKF home 点，让设置和飞行都更为简单；
飞行器机载电脑已经安装好 librealsense 和 pyrealsense2，根据以下步骤即可启动 T265
3.1.1无人机接上电池，打开 missionplanner 地面站，使用数传连接地面站和飞控；¶
3.1.2 使用 ssh 远程连接树莓派，操作和之前一样；¶
3.1.3 打开终端，切换路径到脚本所在目录：¶
3.1.4 执行下面脚本：¶

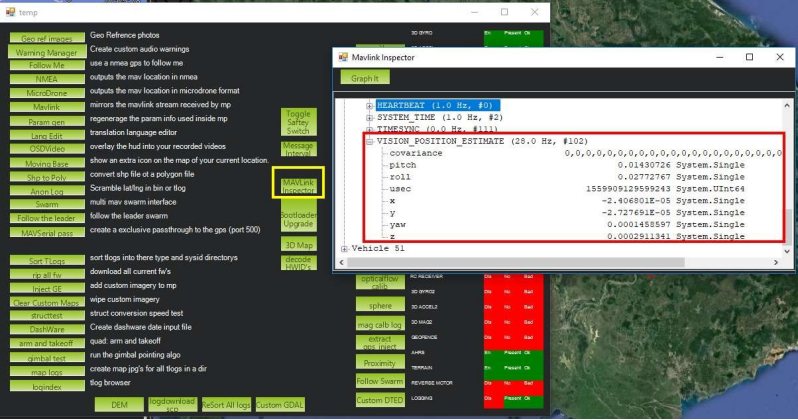

3.1.5 地面站软件，快捷键 CTR+F，点击 Mavlink Inspector，能看到数据已经上传到飞控了。¶
同时 usb 转 ttl 模块上的 rx 和 tx 指示灯会快速闪烁，表示有数据传输； 脚本正常个运行后，并且 FCU 开始接收 VISION_POSITION_ESTIMATE 消息，就看到地面站会消息框会显示“ GPS Glitch”和“ GPS Glitch cleared”，确认系统已识别了外部本地化数据。
3.1.6 使用 Mission Planner:¶
右键单击地图上的任意点> Set Home Here > Set EKF Origin Here.
稍等片刻直到四轴飞行器图标出现在 Mission Planner 的地图上；
3.1.7 检查地图上无人机的位置运动¶

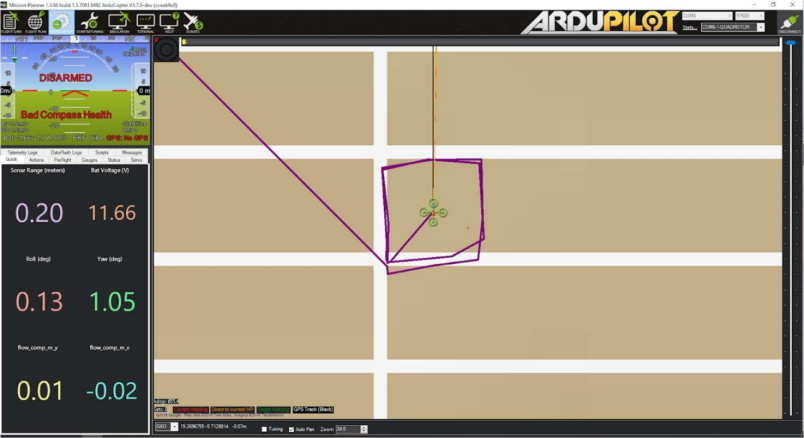

拿起无人机并四处走动，检查地图上是否显示了无人机的位置运动。 地图上显示的无人机的轨迹应该反映真实的运动，而不会产生过多的失真或超调。 以下是在 2m x 2m 的正方形中行走的示例。
3.1.8 外部定位导航数据丢失¶
如果外部定位导航数据由于任何原因丢失（跟踪丢失，脚本中断等），重新运行脚本也不会成功定位，需要重新启动无人机(重新上电)并执行之前的操作。 3.1.9 飞行测试：(请有无人机操作经验的人操作)
在自稳或则定高模式下解锁起飞，检查无人机飞行是否平稳；
使用遥控器操作无人机四处移动，并观察 Mission Planner
上的位置是否稳定；
以上没有问题，保持无人机在 0.8~1 米左右高度，油门
50%左右，切换到 Loiter 模式，但是如果出现任何问题，请随时准备切换回 Stabilize (自稳)/ Alt-Hold(定高)；
正常情况下，无人机应该稳定悬停在空中；
遥控器操作无人机四处缓慢缓慢移动，查看无人机稳定状态。测试时注意始终准备切换回“稳定/保持”状态；
如果一切正常，下次就可以在 Loiter 模式下解锁和起飞。
注意：请确保双目相机水平向前安装，测试环境光照充足，双目前方特征明显的视觉范围测试。
3.2.0 数据查看：¶
视觉测距信息将出现在 VISO 数据闪存日志消息中。
EKF的视觉测距信息将显示在 XKFD 消息中。
3.2.1 参考视频：¶
3.2 ROS 系统下启用 T265¶
Tip
本机已经安装好 librealsense、realsense-ros、mavros、vision_to_mavros等必要的组件
根据以下教程即可启动 T265 定位。
3.2.1 主从机设置完成¶
3.2.2 无人机接上电池，打开 missionplanner 地面站，使用数传连接地面站和飞控；¶
3.2.3 使用 ssh 远程连接树莓派；¶
3.2.4 开启一个终端，运行 realsense-ros 节点¶
/camera/odom/sample/ 和/tf 主题将以 200Hz 频率发布。
3.2.6 开启第三个终端，运行 vision_to_mavros 节点¶
roslaunch vision_to_mavros t265_tf_to_mavros.launch
rostopic echo /mavros/vision_pose/pose
现在应该显示来自 T265 的姿态数据。
应该显示该主题以 30Hz 的频率发布。
3.2.7 设置 EKF HOME 点¶
rosrun vision_to_mavros set_origin.py
使用 Mission Planner: 右键单击地图上的任意点> Set Home Here > Set EKF
Origin Here.
使用脚本设置 EKF HOME 点，开启第四个终端，运行：
3.2.8 室内定位运行¶
打开地面站软件，快捷键 CTR+F，点击 Mavlink Inspector，能看到数据已经上传到飞控了。室内定位运行成功，切换到 loiter 悬停模式，指示灯是蓝色，表示可以解锁；
如果切换到 loiter 变成黄灯，表示室内定位运行失败，请重新检查再启动。
Tip
同时 usb 转 ttl 模块上的 rx 和 tx 指示灯会快速闪烁，表示有数据传输；
3.2.9 四轴飞行器图标出现在 Mission Planner¶
稍等片刻直到四轴飞行器图标出现在 Mission Planner 的地图上；
3.3.0 2m x 2m 的正方形中行走¶
拿起无人机并四处走动，检查地图上是否显示了无人机的位置运动。 地图上显示的无人机的轨迹应该反映真实的运动，而不会产生过多的失真或超调。 以下是在 2m x 2m 的正方形中行走的示例
3.3.1 飞行测试：(请有无人机操作经验的人操作)¶
在自稳或则定高模式下解锁起飞，检查无人机飞行是否平稳；
使用遥控器操作无人机四处移动，并观察 Mission Planner 和 rviz
上的位置，以查看跟踪是否稳定；
以上没有问题，保持无人机在 0.8~1
米左右高度，油门 50%左右，切换到Loiter，但是如果出现任何问题，请随时准备切换回 Stabilize / Alt-Hold。
正常情况下，无人机应稳定悬停并能够保持其位置。
使用遥控器缓慢移动无人机 2-3 米，验证比例（便于在 rviz 上查看）
如果一切正常，下次就可以在 Loiter 模式下解锁和起飞。 注意：在切换到
Loiter 模式之前，请始终确认位置反馈运行正常。 注意环境中的工作边界，即由于缺少功能，请勿快速移动或旋转运动，可能丢失跟踪定位。
如果外部定位导航数据由于任何原因丢失（跟踪丢失，脚本中断等），重新运行脚本也不会成功定位，需要重新启动无人机(重新上电)并执行之前的操作。
3.3.2 数据查看：¶
rosrun vision_to_mavros set_origin.py
3.3.3 令一次启动所有节点：¶
成功运行以上节点，下次可以只需要开启一个终端，使用下面这个命令一次启动所有节点： 此命令一次执行 3 个 launch：
rs_t265.launch apm.launch t265_tf_to_mavros.launch
4. 以后扩展开发方向¶
4.1 可测试扩展思岚 A1,A2 激光雷达避障(简单避障，不建图)；¶
4.2 可测试扩展 4G/5G 通讯，远距离图数传，从而实现 4G/5G 控制；¶
4.3 可测试使用 AprilTags 进行的室内非 GPS 飞行（基于ROS）；¶
4.4 可测试使用 ROS，Realsense T265 相机和AprilTag 进行精确着陆；¶
4.5 可测试使用 Apriltags 进行室内导航；¶
4.6 可测试在 RVIZ 里面查看 T265 轨迹；¶
4.7 可测试将整套系统可移植到无人车或则无人船上¶
4.8 …..¶
以上教程是Z410 的一些基本操作。大家可以利用 ubuntu 系统与ROS 系统的开源特性，在此基础上进行扩展，比如避障，跟踪，导航等方面。大家也可以加入到 Z410 技术讨论微信群，分享自己在开发方面的心得、方法、示例和对遇到的问题进行讨论。
